Handleiding

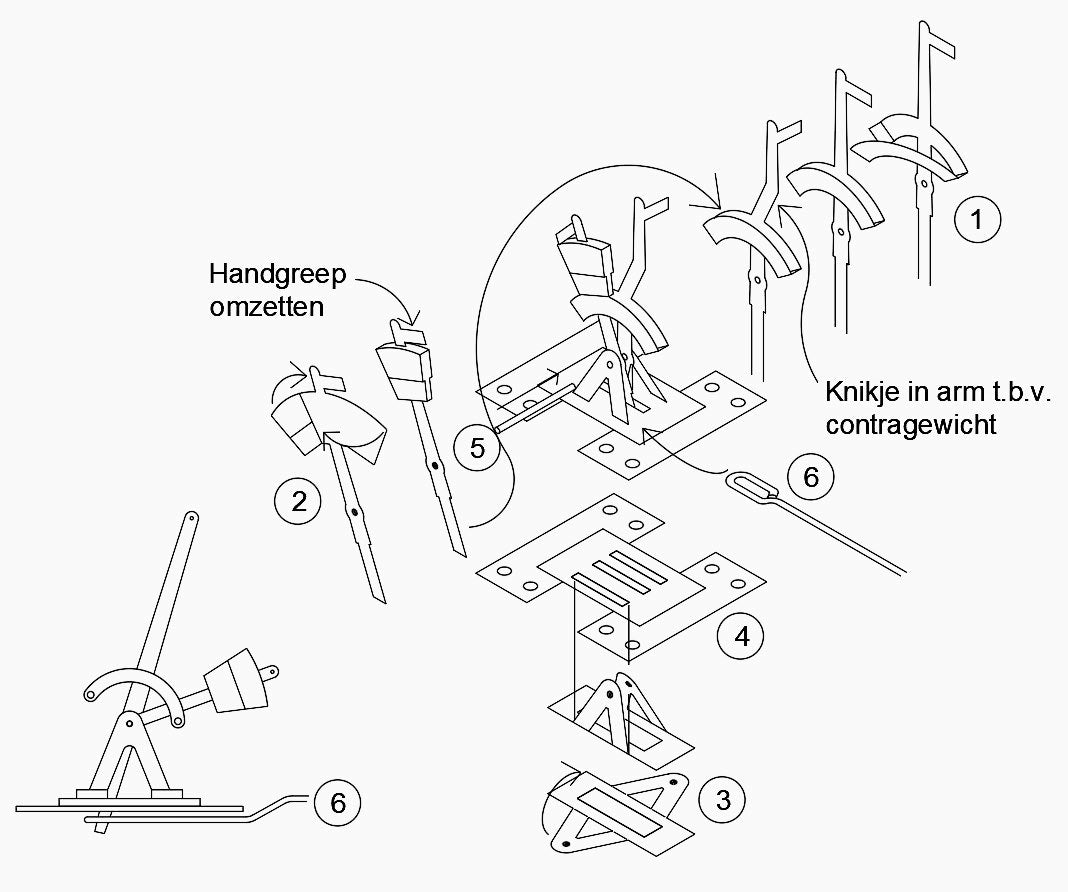

Zie de bijbehorende laatste afbeelding hierboven.
Alle onderdelen voorzichtig loshalen, eventueel vooraf zwart schilderen. Alle vouwlijnen steeds aan de BINNENzijde houden!!
- Handel met geleider voor gewicht:
De boog omzetten zodat de geleiding voor het handel met het gewicht ontstaat. - Het handel met het contra gewicht:
De twee lippen aan het gewicht omzetten zodat een dik gewicht ontstaat. Het relief komt aan de buitenzijde. Het bovenste deel van het gewicht werd vaak wit geschilderd, soms ook het hele gewicht. - Steun van de wisselsteller:
De V-vormige pootjes naar boven zetten en door de voetplaat steken en aan de voetplaat (4) vastlijmen. Daarna nog wat verder naar elkaar omzetten tot de einden bijna tegen elkaar komen.
Tussen de pootjes komt eerst het handel met de boog (1) en in deze boog het handel met het gewicht (2). Daarna een draadje (5) door alle delen steken en dit draadje tegen de steun vastlijmen of solderen zodat alles bij elkaar blijft.
Plaats de wisselsteller na schilderen op twee verlengde bielzen naast de wisseltong bevestiging. Let op dat uw modellen voldoende vrije ruimte hebben en er voorbij kunnen rijden!
Aan de onderzijde van het hoge handel of geheel onder de wisselsteller kunt u een draadje met oogje (6) aanhaken om de doorstekende pen van het lange handel (1). Het draadje monteert u aan een bewegend deel van de wisseltong (meestal het verbindingsstukje tussen de tongen) zodat de wisselsteller meebeweegt.
U kunt uw wissel niet met deze wisselsteller omzetten! De zijdelingse uitslag van de wisselsteller is afhankelijk van uw type wissel en de wijze waarop u deze aansluit.
|
Normale prijs
€4,00
Normale prijs
Eenheidsprijs
per
|
|
Kan beschikbaarheid voor afhalen niet laden |
|---|
Deze messing bouwsetsjes zijn er in enkele varianten. De wisselsteller is beweegbaar te bouwen waarbij de wissel de steller beweegt maar niet andersom!

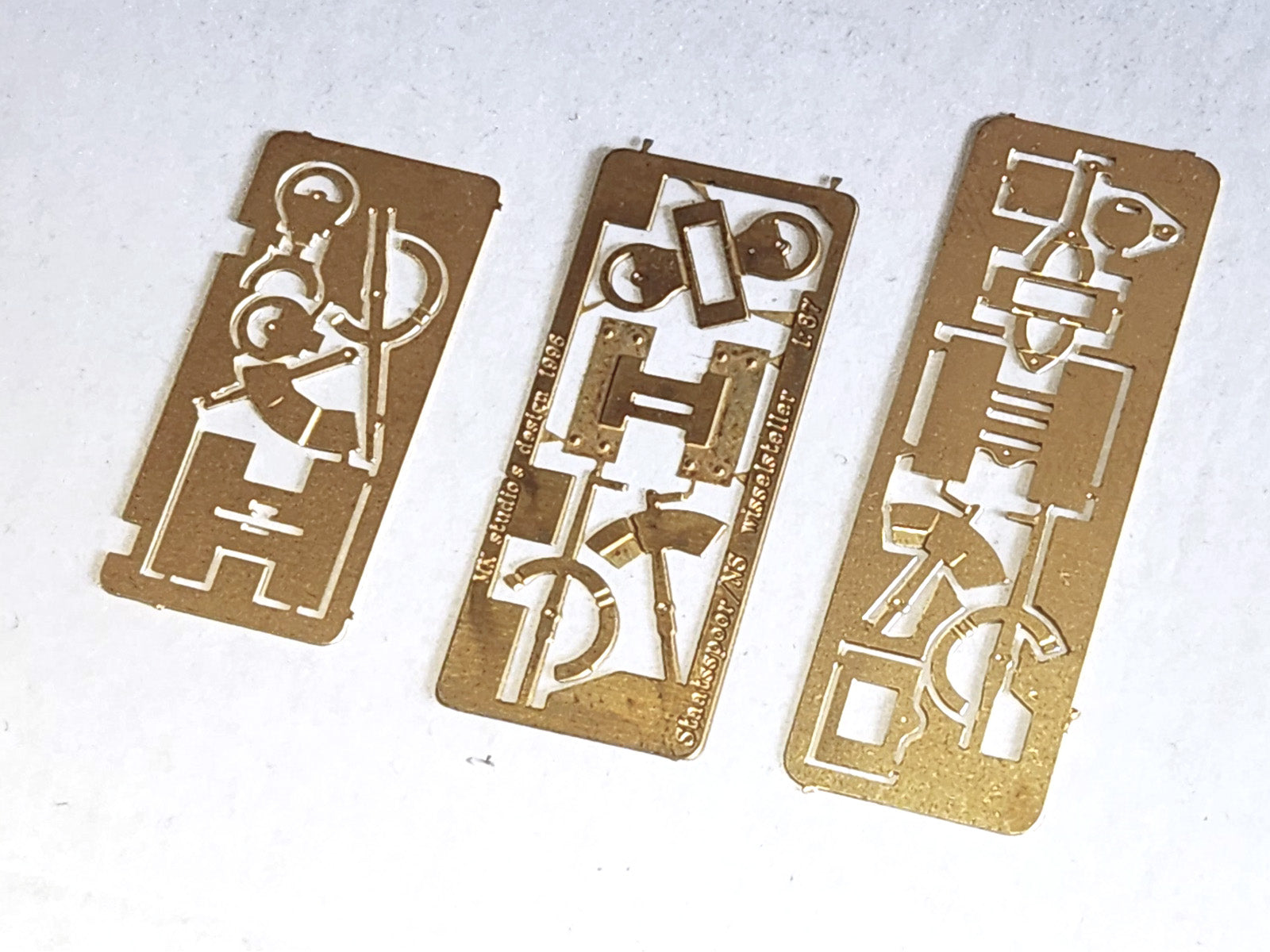

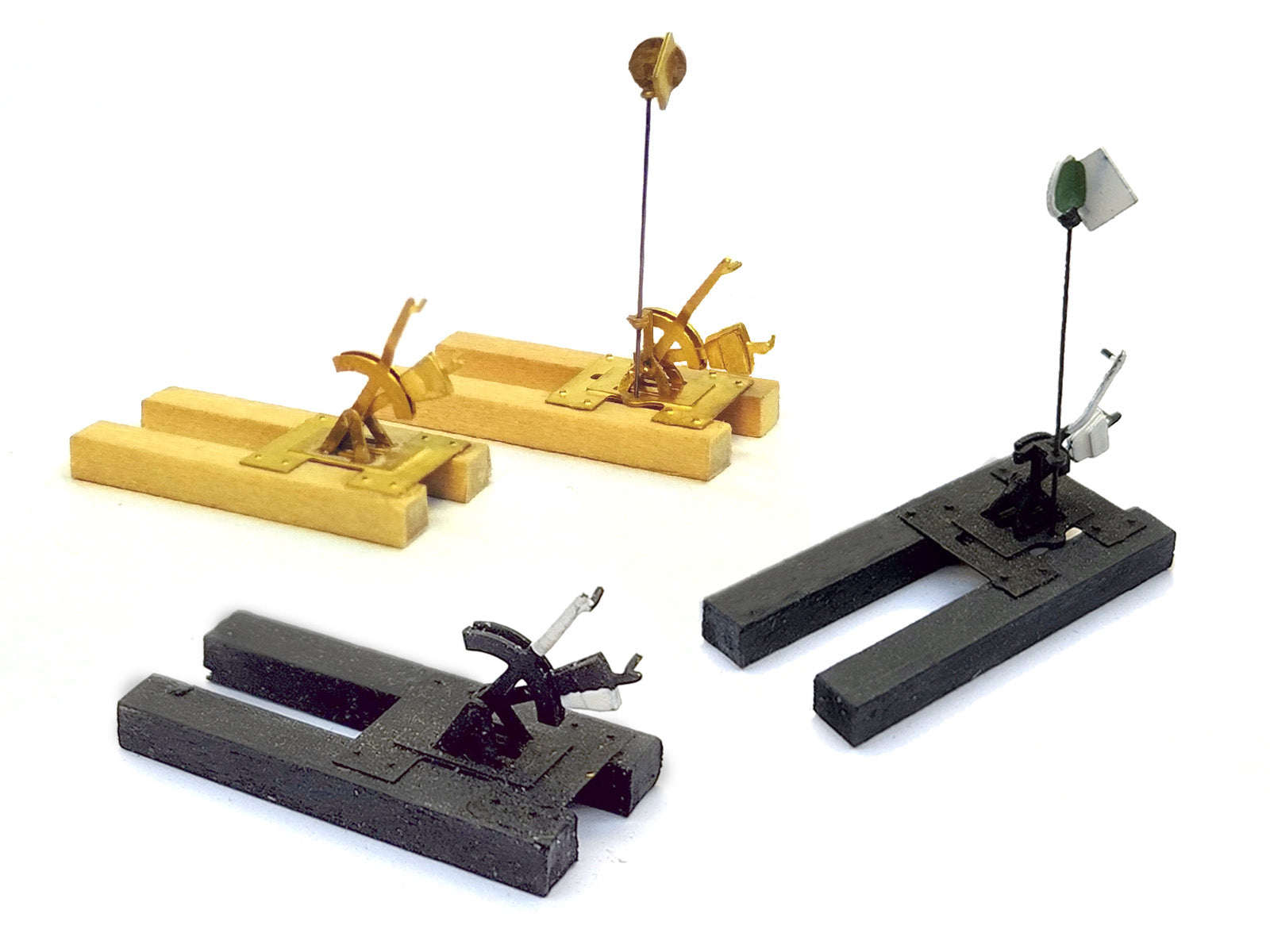

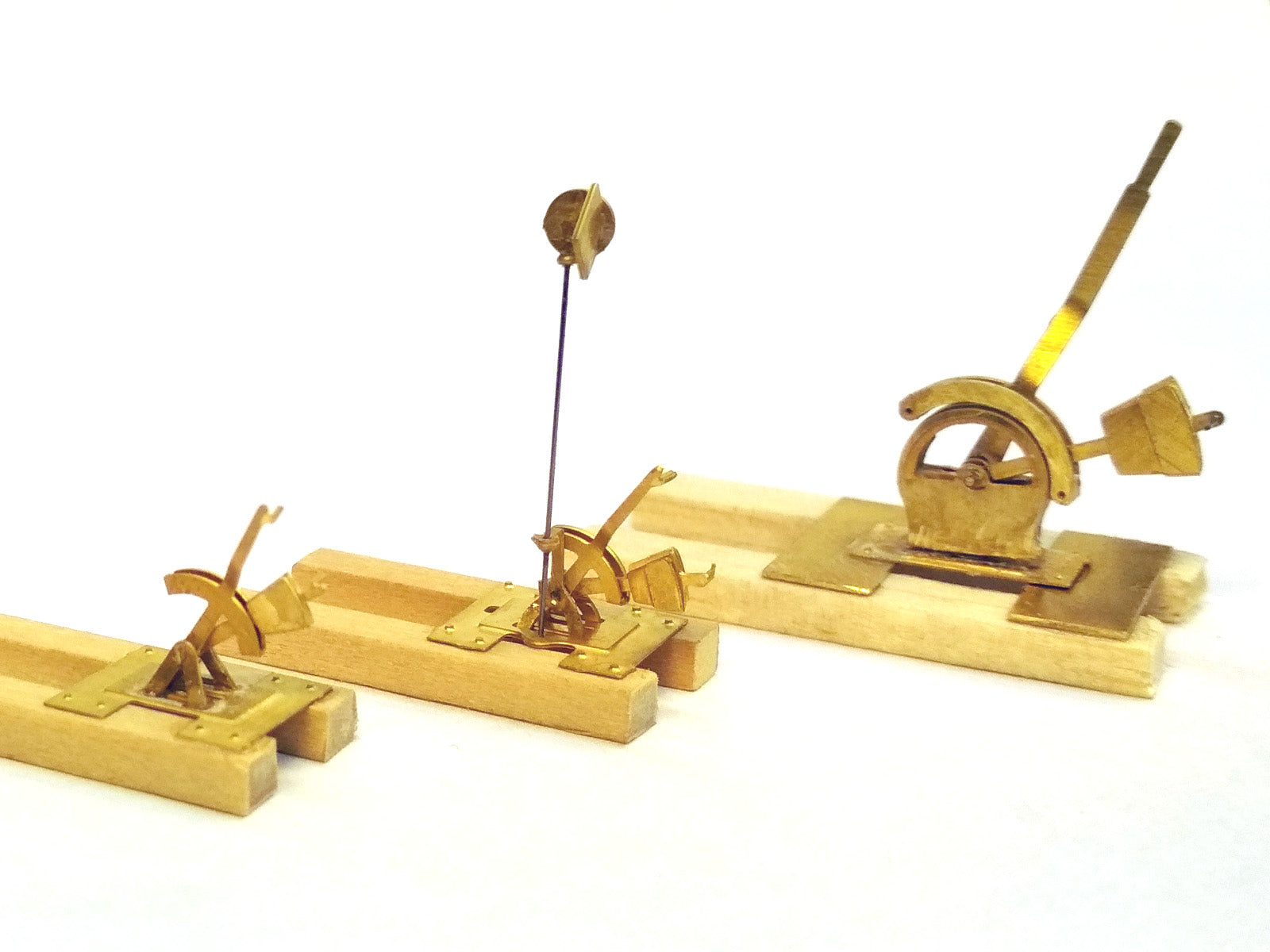

Er zijn drie types, afgebeeld op de foto met ongeschilderde omzetstoelen:
