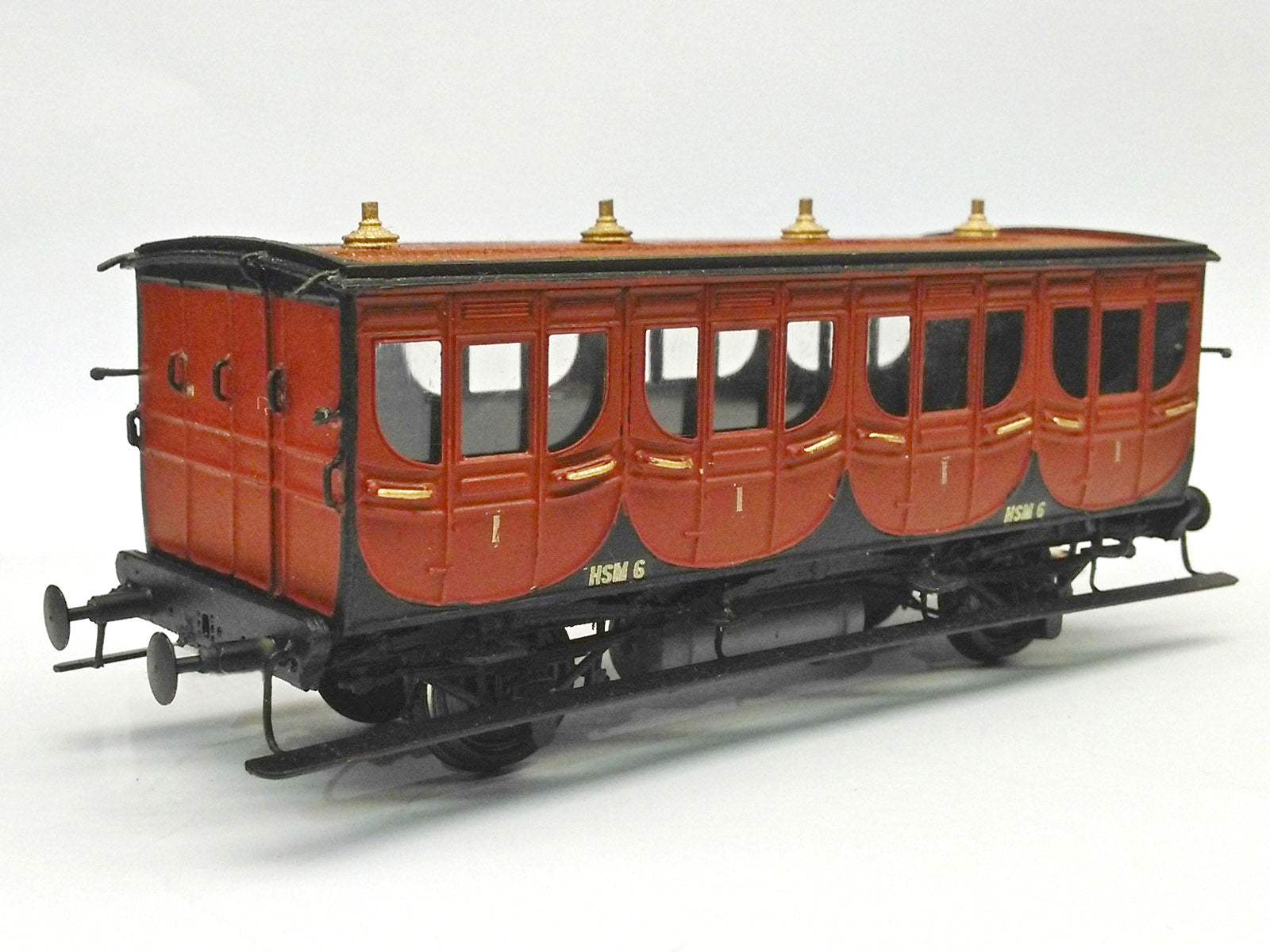

Deze bouwset maakt deel uit van de serie "antieke HSM rijtuigen" uit de beginjaren van de normaalspoor periode van de HSM. Zie ook de rijtuigsets HSM-01 en HSM-02.
De modellen zijn voor eigen gebruik ontwikkeld en maar ook geschikt voor modelbouwers met enige ervaring. De constructie is zeer eenvoudig maar er wordt slechts een vrij beknopte handleiding meegeleverd.
Voorbeeld:
HSM C 211-227, P 406-408, 410 (1883), later NS C 2017-2020 (1924-1930)

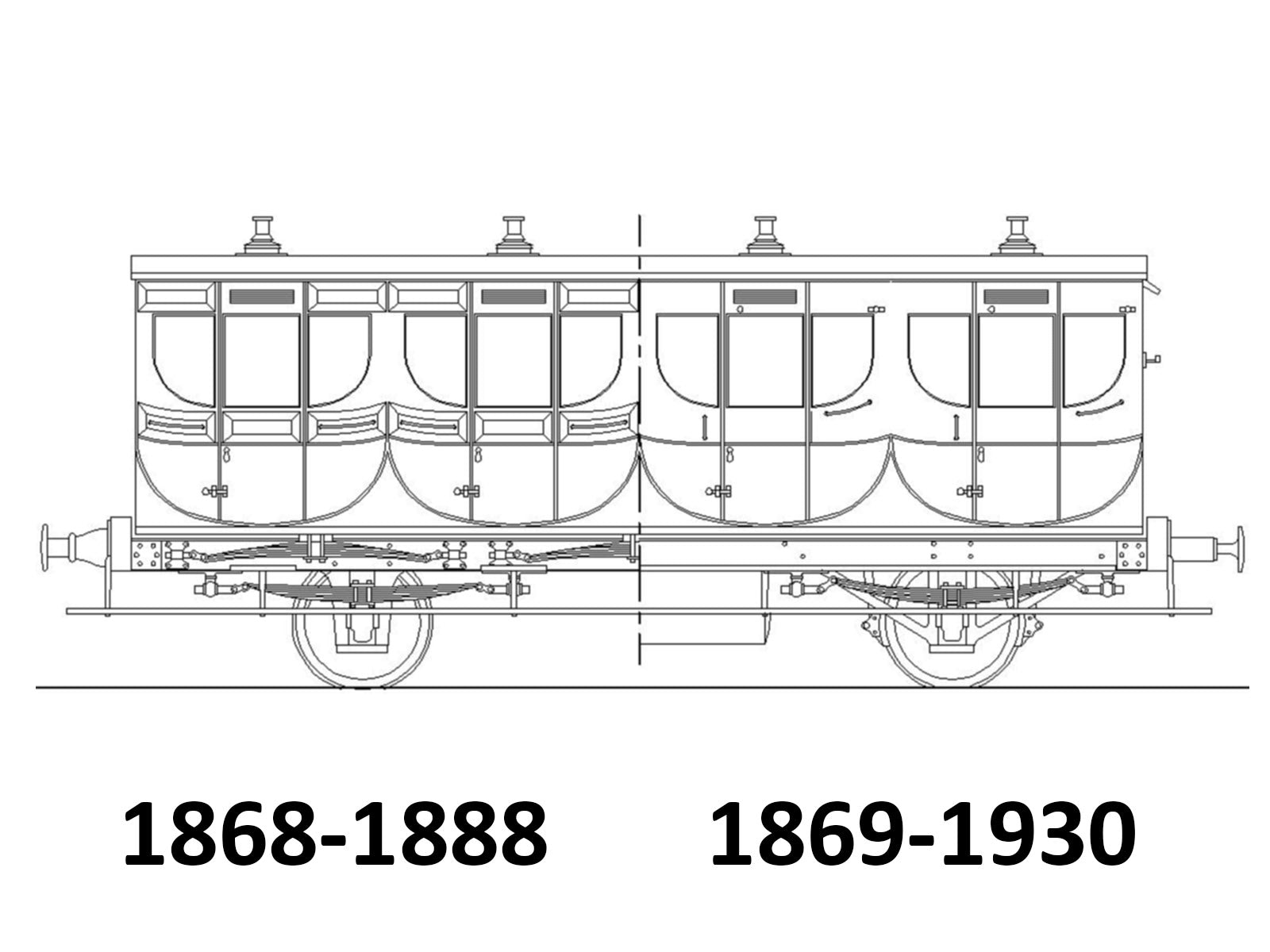

In 1883 werden de 2e klasse rijtuigen B1-26 verbouwd tot 3e klasse C 211-227 of postrijtuig. Zie tabel onderaan. De bak werd 13cm verhoogd onderaan de wand. Bij een aantal is de bak ook aan de bovenzijde nog eens 20cm verhoogd. Bij ombouw werd de oude gietijzeren "diligence"wandbekleding vervangen door eenvoudige staalplaat of door verticale planken.
Als laatste postrijtuig werd P 414 in 1921 afgevoerd en verbouwd tot dienstwagen seinwezen NS 177001. Rond 1955 is de bak van het onderstel afgenomen nadat de wagen al enkele jaren als terreinwagen was opgesteld. Enkele jaren later is ook de bak gesloopt.
Van de 3e klasse rijtuigen kwamen er nog diverse bij NS waarbij de laatste in 1930 werd afgevoerd. Zie verder naar beneden voor de handleiding en meer informatie.
Door verbouwingen week de wandhoogte onderling af. Er waren uiteindelijk drie varianten:
1,77m inwendig:
HSM C 214, 215, 219 (zijn niet verhoogd, 1,77m wandhoogte, niet in model verkrijgbaar)
1,90m inwendig:
HSM C 211-213, 216, 217 en 220 (213 had latjes betimmering, niet leverbaar), C 216 behield als enige de diligence beplating tot ca 1910 (alleen in set HSM-02 geleverd, niet los verkrijgbaar)
2,1m inwendig (voorbeeld van deze bouwset):

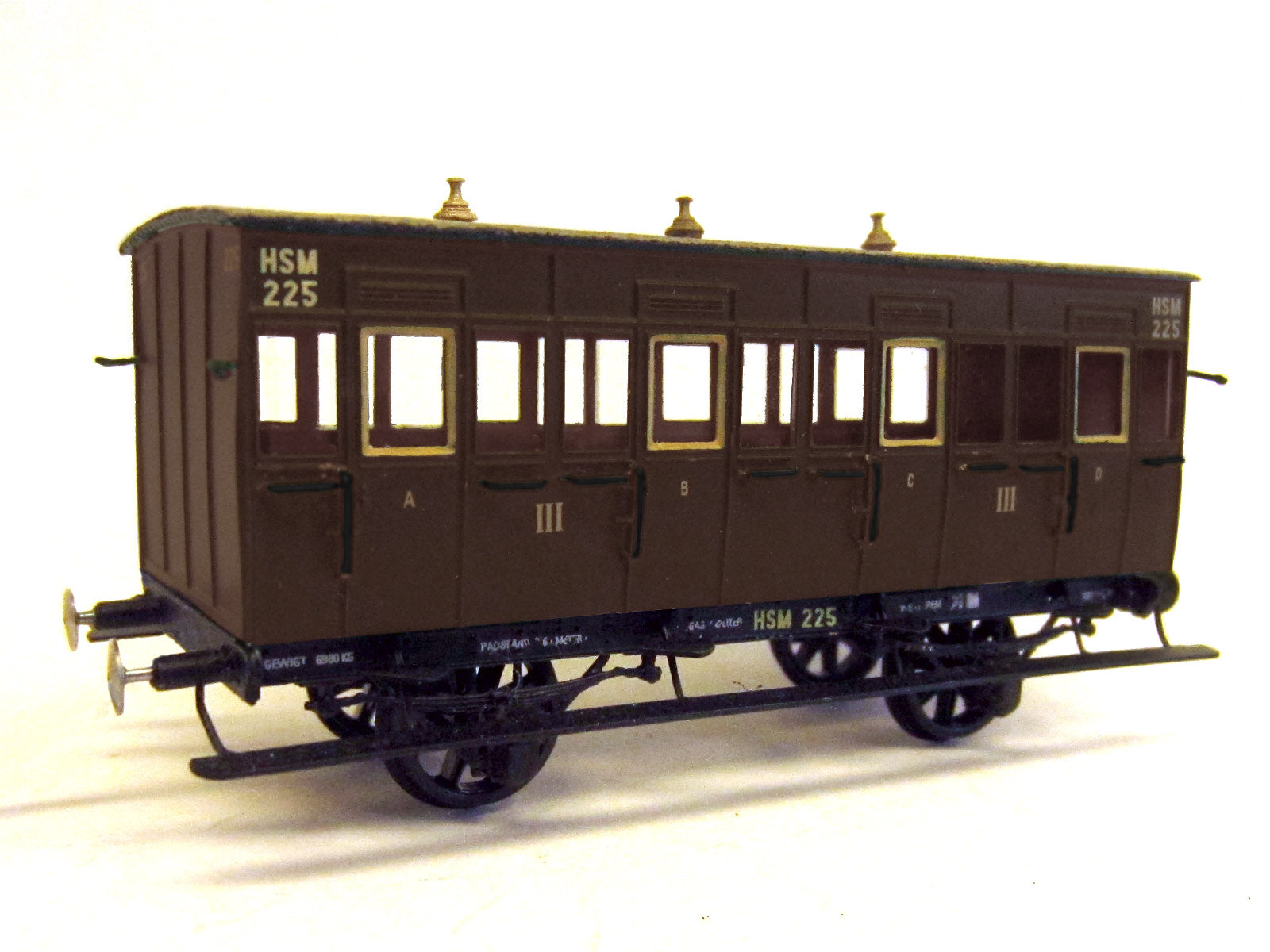

HSM C 218, 221-227 (later NS C 2017-2020) en HSM P 406-408, 410.

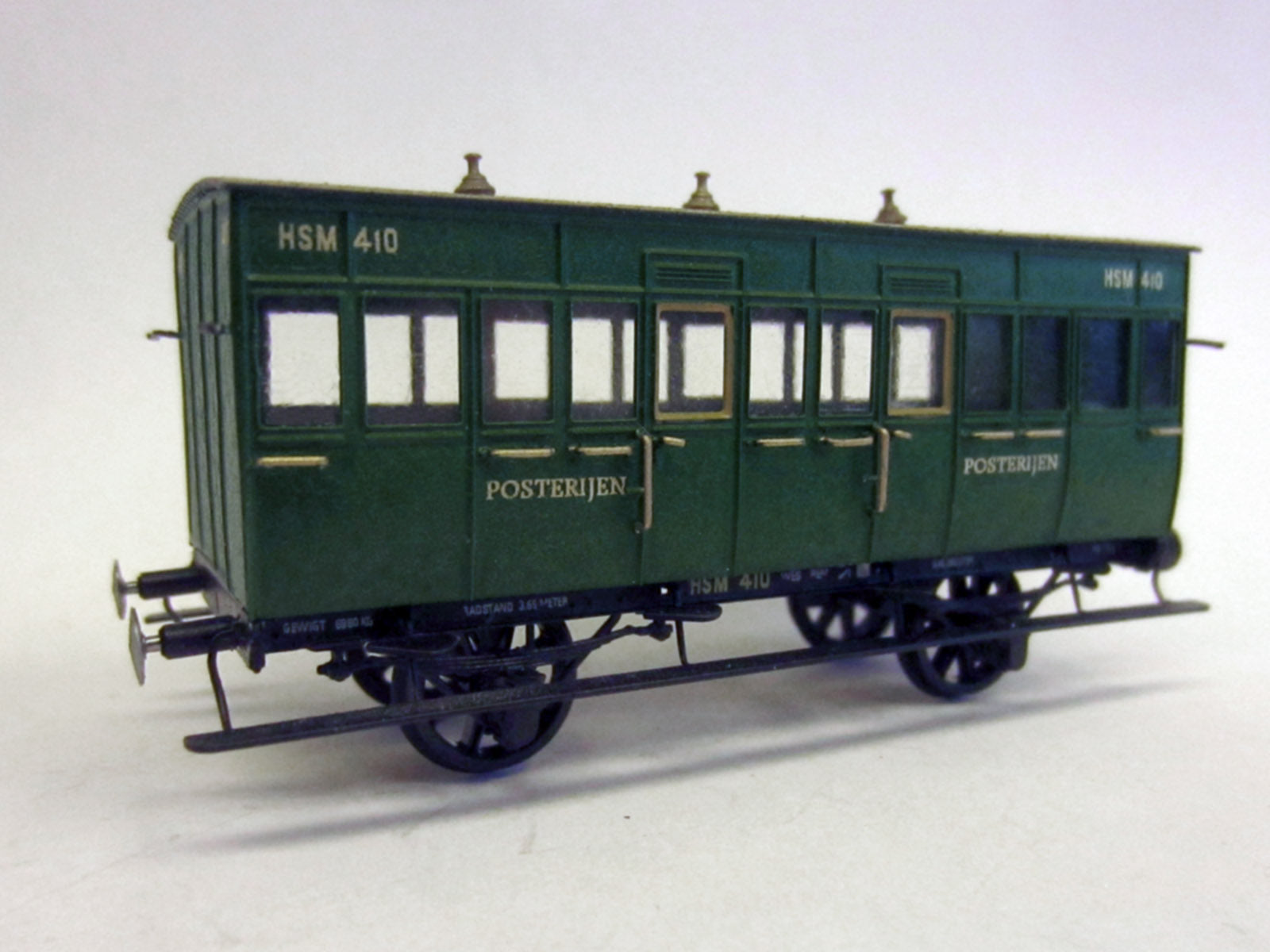

De postrijtuig versie is ook leverbaar (zie art. M-249post)
Nummering vierbaks B rijtuigen in normaalspoor periode:
Bouwjaar Met Nummer Nummer Nummer
dienstafd. tot 1882 na 1882 na 1921
1856 BP2 P414 (1883) NS 177001
1856 BP3 P 403 (1883)
1856 BP5 1863-'78 B5 (1873), BC5 (1878) C225 (1884)
1856 BP6 P406 (1883)
1856 B7 P407 (1883)
1856 BP8 1865-'78 B8 (1873), BC8 (1878) C227 (1883)
1857 B9 1866-'78 BC9 (1878) C226 (1883) NS C 2020
1857 BP10 1864-'83 B10 (1872) C224 (1883) NS C 2019
1857 BP11 P408 (1883)
1857 B12 1866-'82 C215 (1882)
1858 BP13 1863-'83 B13 (1878) C223 (1883)
1858 B15 C216 (1882)
1858 BP16 P409 (1883)
1858 BP17 1864-'79 C214 (1882)
1858 BP18 1865-'79 B18 (1872) C219 (1883)
1858 B19 C218 (1883) NS C 2017
1858 B20 BP20 (1871) P410 (1883)
1868 B21 C217 (1882)
1868 B22 C 222 (1883)
1868 B23 C220 (1882)
1868 B24 C211 (1882)
1868 PB25 P405 (1883)
1868 BP26 C212 (1882)
1870 B27 C213 (1882)
1870 B28 C221 (1883)
Handleiding set HSM 02 en HSM 02, tekst, opschriften
Handleiding set HSM 01 en HSM 02, aanzichten en nummerseries
