Handleiding, varianten, nummerseries
Download hieronder de handleiding en nummertabel.
Hierin staan de verschillende nummerseries bij HSM en NS met specifieke kenmerken. Wijzigingen en vernummeringen die na 1930 plaatsvonden zijn hierin niet opgenomen.
In de handleiding veel extra informatie over de onderlinge verschillen, kleurenschema, verbouwingen en natuurlijk de daadwerkelijke bouw.
Let op, deze modellen zijn al enkele jaren geleden ontwikkeld, de handleiding bevat voornamelijk tekst met enkele detailfoto's. Zie onze algemene handleidingen voor de meest recente tips en technieken voor solderen, schilderen en opschriften aanbrengen.
Bouwbeschrijving messing bouwsets HSM standaard goederenwagens - tekst Bouwbeschrijving messing bouwsets HSM standaard goederenwagens - aanzichten Bouwbeschrijving messing bouwsets HSM standaard goederenwagens - Nummerlijst grootbedrijf
Het origineel, constructiewijze:
De wagens waren indertijd modern. Ze hadden een ijzeren frame en hoofdconstructie van de wagenbak met een wandvulling van planken, al dan niet voorzien van ventilatie roosters. De maatvoering van onderdelen als handgrepen, U profielen, sluitingen, aspotten etc. was door de HSM al in een vroeg stadium gestandaardiseerd in een speciaal album.
Wijzigingen door de jaren:
1912 Constructie wagenbak voortaan zonder schoren met boller dak
1926 Sluitseinijzers laaggeplaatst,afnemen ladders op kopwand,aanpassen veerpakketten waardoor het draagvermogen bij diverse series steeg van 12 naar 15 ton
1929 begin van afnemen remhuisjes en bijbehorend schroefremwerk
1930 Aanbrengen luchtleiding, aanwezig op alle wagens in 1934
1936 Diverse wagens krijgen 5 meter radstand "als belangrijke herstelling van het onderstel noodzakelijk is"
1950ca. Wagenbak verstevigen met diagonaal aangebrachte extra U profielen in de onderhoeken
|
Normale prijs
€75,00
Normale prijs
Eenheidsprijs
per
|
|
Kan beschikbaarheid voor afhalen niet laden |
|---|

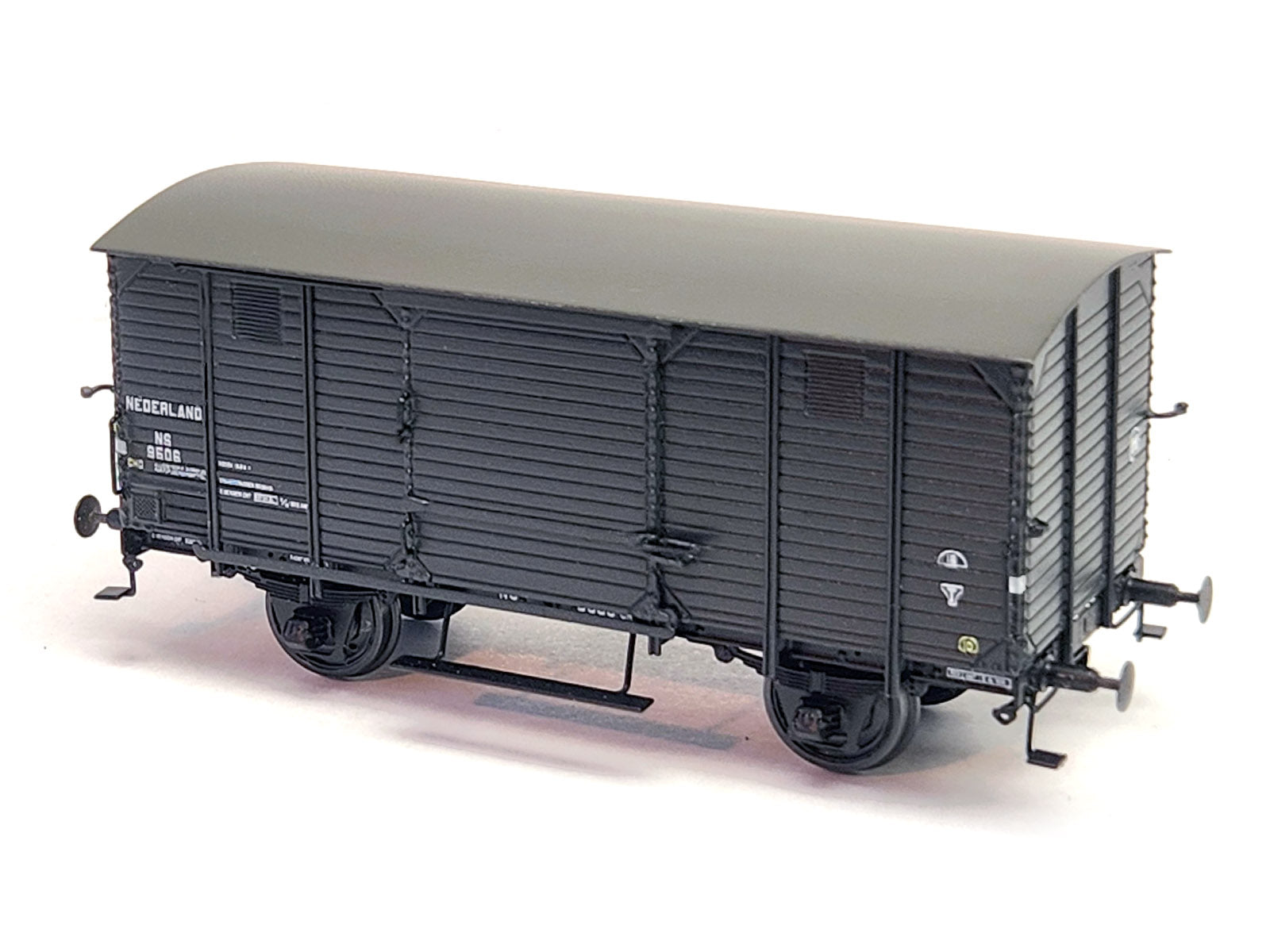

De HSM bouwde van 1879 tot 1911 steeds hetzelfde type gesloten goederenwagen (zie art. M-175 / M-177). In 1912 werd het ontwerp gemoderniseerd. De schoren in de zijwand vervielen, er kwamen nu ijzeren hoekplaten in de boven- en onderhoeken van de kop- en zijwand. Het dak werd een stuk boller en ze kregen dichte scheenplaten.

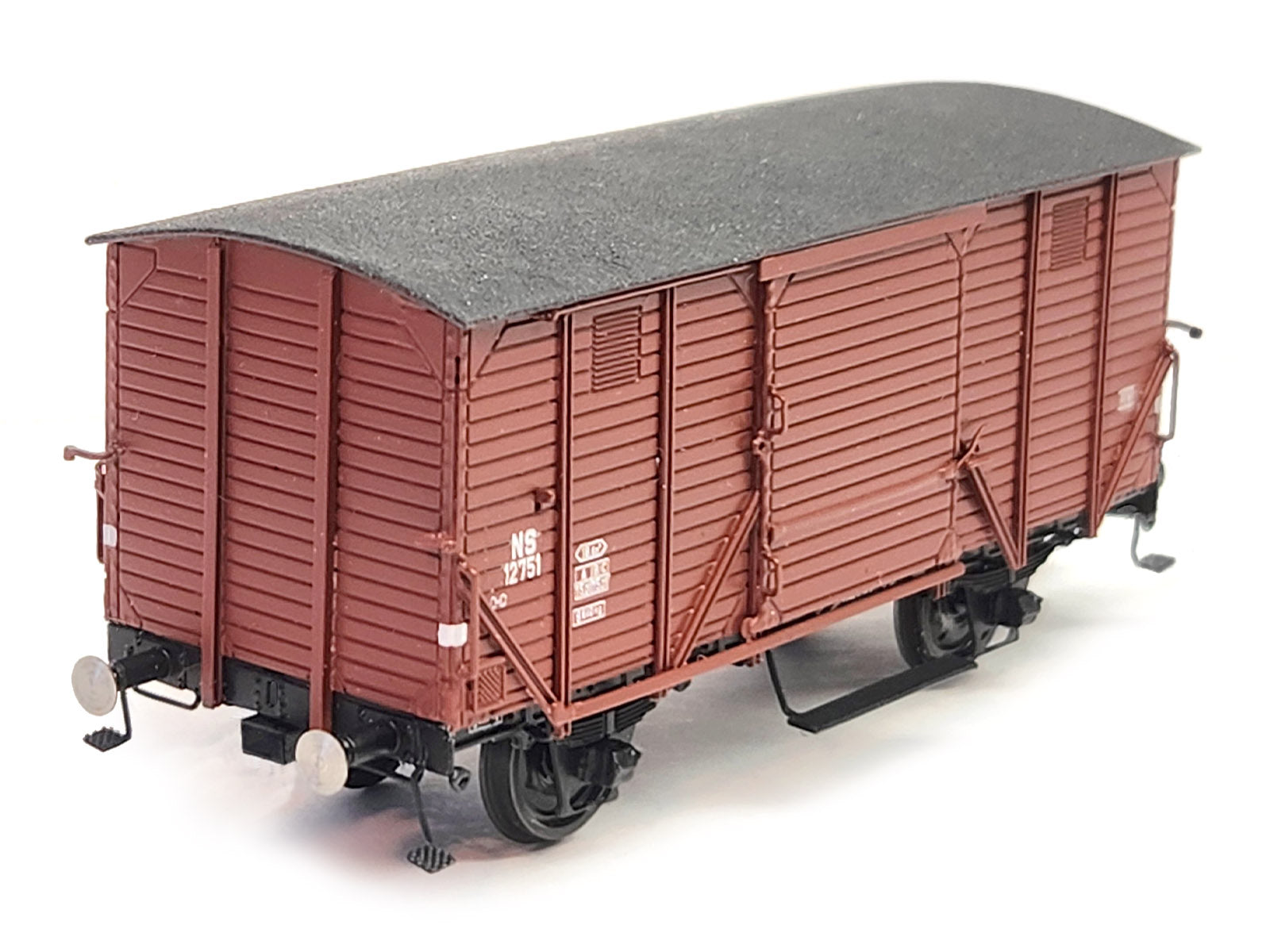

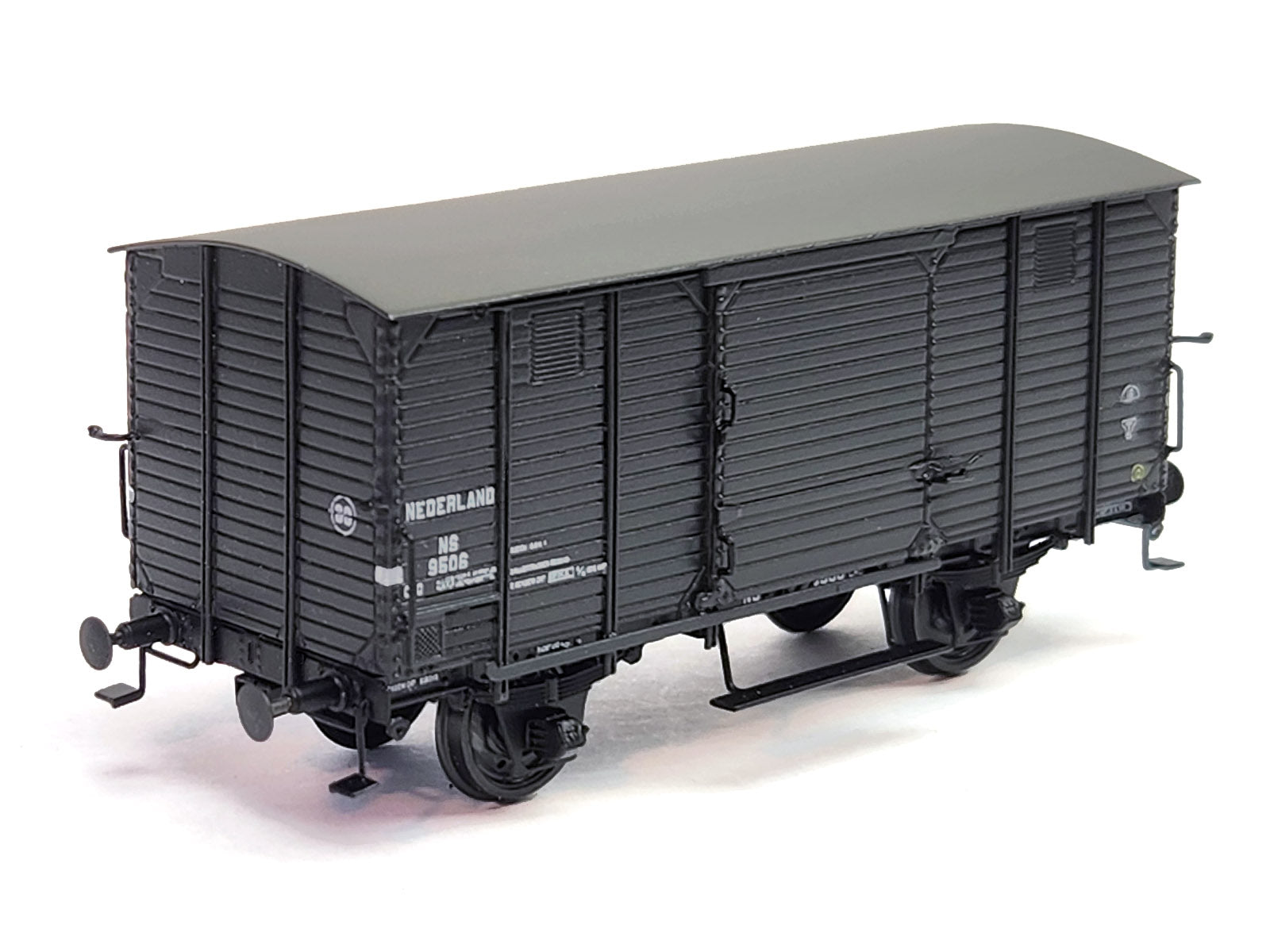

Vele kregen later een vergrote radstand van 5 meter. Na 1945 werden bij veel wagens de wagenbakken versterkt met diagonaal aangebrachte extra U profielen in de onderhoeken (als bij het roodbruine model op foto). Bij NS kregen de goederenwagens na 1954 deze kleur, gelijktijdig met een nieuwe indeling van de opschriften.
De laatste wagens gingen eind jaren '60 buiten dienst, een enkeling hield het als dienstwagen nog iets langer vol.
Zie verder naar beneden voor meer informatie over het origineel met alle varianten, nummerlijsten, wijzigingen enz.
